Référence
Dimensions des profils d'ossature métallique
Les cotes des rails, montants et fourrures, la désignation des cloisons, et un point honnête sur les systèmes dont on lit les noms partout sans trouver leur fabricant.
Réponse courte
Les profils d'ossature métallique pour placo existent en largeurs de 48, 62, 70, 90 et 100 mm, en acier galvanisé d'environ 0,6 mm. Le rail (U) a des ailes d'environ 28 à 35 mm, le montant (C) d'environ 35 à 50 mm. Les fourrures mesurent environ 47 mm de large.
Quelles sont les cotes courantes des rails et montants ?

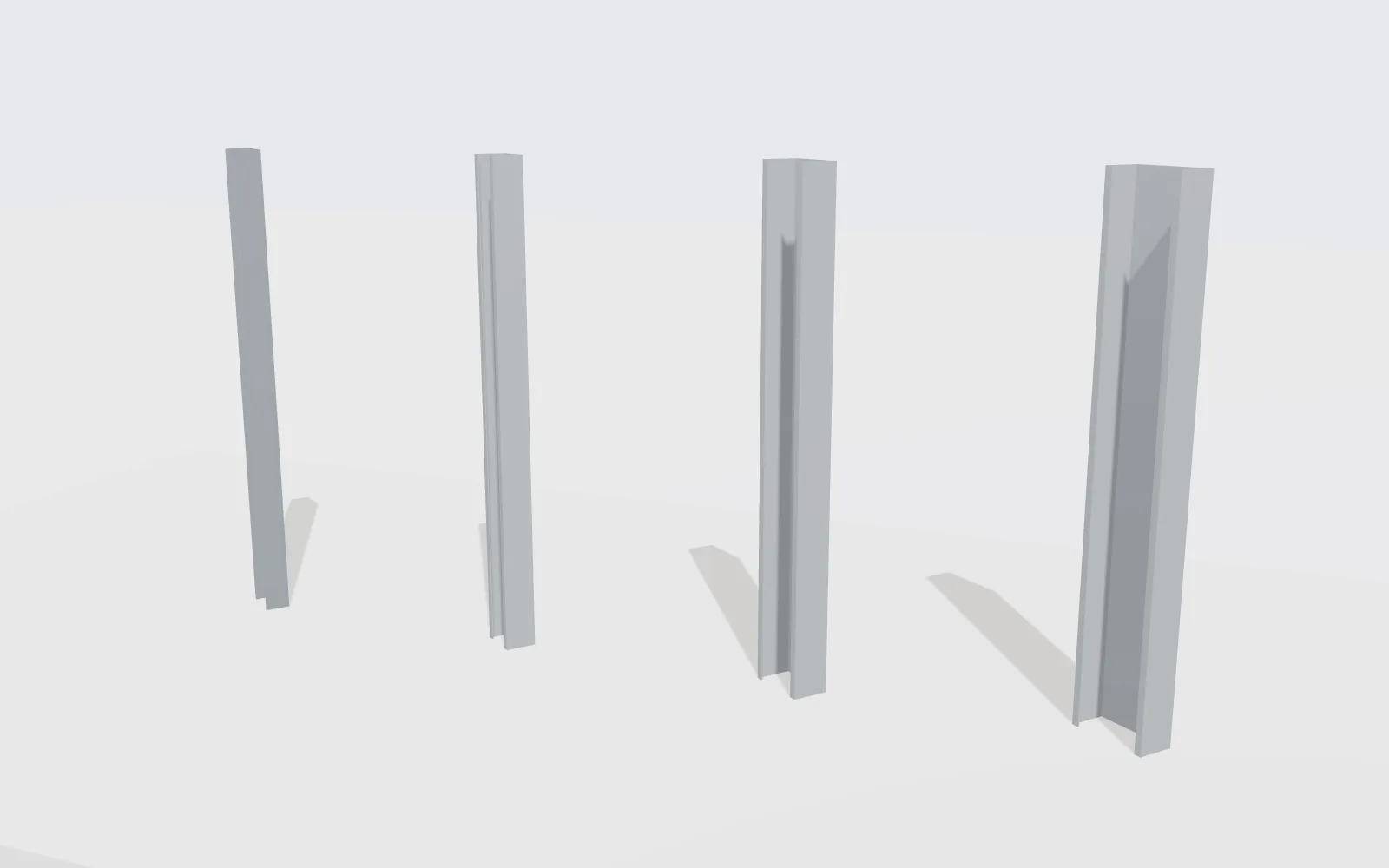

Rendu 3D · R48, M48, M70, M90 · faites glisser
| Largeur (mm) | Rail | Montant | Aile du montant (mm) | Usage |
|---|---|---|---|---|
| 48 | R48 | M48 | ≈ 35 | cloison courante 72/48, 98/48 |
| 62 | R62 | M62 | ≈ 35 | cloison et doublage intermédiaires |
| 70 | R70 | M70 | ≈ 40 | cloison 95/70, 120/70, plus haute ou plus isolante |
| 90 | R90 | M90 | ≈ 40 | cloison 140/90, grande hauteur |
| 100 | R100 | M100 | ≈ 40 à 50 | grande hauteur, gaines techniques |
Comment lire la désignation d'une cloison (72/48…) ?
| Cloison | Montant (mm) | Plaques par face | Épaisseur (mm) |
|---|---|---|---|
| 72/48 | 48 | 1 BA13 | ≈ 72 |
| 98/48 | 48 | 2 BA13 | ≈ 98 |
| 95/70 | 70 | 1 BA13 | ≈ 95 |
| 120/70 | 70 | 2 BA13 | ≈ 120 |
| 140/90 | 90 | 2 BA13 | ≈ 140 |
Calcul : largeur du montant + 12,5 mm par plaque. Pour une 98/48 : 48 + 4 × 12,5 = 98 mm.
Quels sont les autres profils d'ossature ?
- Fourrure : profil en Ω d'environ 47 mm de large pour les doublages sur appuis et les plafonds suspendus.
- Cornière et U de finition : rives de plafond, arrêts de plaques.
- Profils porteurs (maison, mezzanine) : C et U formés à froid plus épais, d'environ 0,75 à 2 mm, dimensionnés par le calcul.
Megaframe ZT, Structurline ZX, Steelframe XR : ce qu'on sait
Ces noms reviennent souvent dans les recherches : « ossature métallique système Megaframe ZT installation », « profils Structurline ZX dimensions », « installer ossature métallique Steelframe XR ». Nous avons cherché la documentation correspondante.
Nous n'avons trouvé, pour ces trois noms, ni fabricant identifié, ni fiche technique, ni Avis Technique, ni déclaration de performances. Les pages qui en parlent ne citent aucune source et leurs dimensions ne sont pas vérifiables. Nous ne publions donc pas de cotes ni de notice pour ces systèmes.
Si l'on vous propose un système d'ossature sous l'un de ces noms, demandez avant d'acheter :
- le nom et l'adresse du fabricant ;
- la fiche technique avec dimensions, épaisseur et nuance d'acier ;
- la déclaration de performances et le marquage CE selon la norme NF EN 14195 pour les profils de plaques de plâtre ;
- pour un système porteur, l'Avis Technique ou une note de calcul.
Pour la pose, le principe reste celui de toute ossature pour plaques : voir comment poser une ossature métallique pour placo.
Sources et normes de référence
- Documents techniques unifiés (DTU) : principe et statut
- NF EN 14195 : profilés métalliques pour plaques de plâtre
- Eurocode 3 (EN 1993), présentation officielle de la Commission européenne (JRC)
Questions fréquentes
Quelles sont les dimensions des rails et montants placo ?
Les largeurs courantes sont 48, 62, 70, 90 et 100 mm, avec une épaisseur d'acier d'environ 0,6 mm. Les rails ont des ailes d'environ 28 à 35 mm, les montants d'environ 35 à 50 mm selon la largeur et le fabricant. Les longueurs courantes vont de 2,50 à 3 m, et davantage sur commande.
Que valent les profils Structurline ZX ?
Nous n'avons trouvé ni fabricant ni documentation technique pour une gamme « Structurline ZX ». Les dimensions qui circulent en ligne ne sont pas sourcées. Fiez-vous à la fiche technique et à la déclaration de performances d'un fabricant identifié.
Comment installer une ossature métallique Megaframe ZT ou Steelframe XR ?
Faute de documentation fabricant pour ces noms, on ne peut pas donner de notice spécifique. La pose d'une ossature pour plaques suit le DTU 25.41 et la notice du fabricant réel des profils ; une ossature porteuse suit l'étude de structure.
Que signifie 72/48 pour une cloison ?
Le premier nombre est l'épaisseur totale de la cloison en millimètres, le second la largeur du montant. Une cloison 72/48 a un montant de 48 mm et une plaque de 12,5 mm de chaque côté.
